EDI膜堆作為現(xiàn)代高純水制備系統(tǒng)的核心部件，其穩(wěn)定運行直接關(guān)系到電子工業(yè)、醫(yī)藥制造等領(lǐng)域的生產(chǎn)安全。然而，在長期運行中，“缺水”狀態(tài)往往成為威脅EDI膜堆壽命的隱形殺手。本文將從三個關(guān)鍵現(xiàn)象剖析其危害，揭示科學(xué)維護的重要性。

  一、發(fā)熱碳化：缺水狀態(tài)下的“干燒”危機

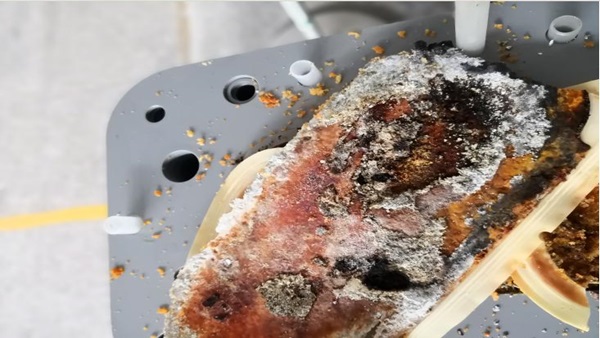

  當(dāng)EDI膜堆在缺水情況下被迫加電運行時，樹脂與膜片如同失去冷卻劑的引擎，瞬間陷入高熱困境。直流電作用下，樹脂顆粒與離子交換膜因無法通過水流散熱，局部溫度可迅速突破120℃，導(dǎo)致樹脂碳化碎裂、膜片穿孔變形。某半導(dǎo)體工廠曾因控制系統(tǒng)故障導(dǎo)致EDI模塊空載運行2小時，拆解后發(fā)現(xiàn)30%的陽離子膜出現(xiàn)焦黑碳化點，只能通過更換全新的樹脂。

  二、結(jié)構(gòu)形變：水力失衡的連鎖反應(yīng)

  正常運行時，EDI膜堆內(nèi)部維持著精妙的壓力平衡：產(chǎn)水壓力＞濃水壓力＞極水壓力。缺水狀態(tài)下，這種平衡被打破，各隔室壓力差超過設(shè)計極限，導(dǎo)致膜片發(fā)生波浪狀變形。如同被過度拉伸的琴弦，變形后的離子交換膜間距異常增大，離子遷移效率下降30%以上。更危險的是，變形部位形成應(yīng)力集中點，在后續(xù)運行中極易開裂滲漏。某光伏企業(yè)EDI設(shè)備因前置過濾器堵塞引發(fā)供水不足，僅3天運行就造成濃水室隔板永久性翹曲，產(chǎn)水電阻率從18MΩ·cm驟降至5MΩ·cm。

  三、離子陷阱：再生機制的全面崩潰

  EDI技術(shù)精髓在于水電離產(chǎn)生的H?和OH?持續(xù)再生樹脂。缺水時，這個動態(tài)平衡被打破：一方面，樹脂床無法獲得足夠水分進行電離，再生反應(yīng)停滯；另一方面，被吸附的Na?、Cl?等雜質(zhì)離子形成“離子橋”，在電場作用下劇烈震動，加速樹脂骨架斷裂。這種微觀層面的破壞具有隱蔽性，初期僅表現(xiàn)為運行電流異常波動，但累積效應(yīng)會導(dǎo)致模塊除鹽效率永久性下降。某研究數(shù)據(jù)顯示，累計缺水運行10小時后，樹脂交換容量衰減達47%。

  這些現(xiàn)象警示我們，EDI膜堆的維護絕非簡單的故障修復(fù)，而需要建立預(yù)防性保護體系。通過安裝雙冗余流量傳感器、設(shè)置三級低流量聯(lián)鎖停機程序、配置應(yīng)急冷卻裝置等技術(shù)手段，構(gòu)建多維防護。唯有將“防缺水”理念融入設(shè)備全生命周期管理，才能確保這座“電子工業(yè)之腎”持續(xù)煥發(fā)生機。
